Byggdetaljer

Dette vinduet viser detaljert informasjon om bygningen som er valgt i hovedvinduet. Innholdet vil automatisk oppdateres dersom en annen bygning velges.

Menylinje

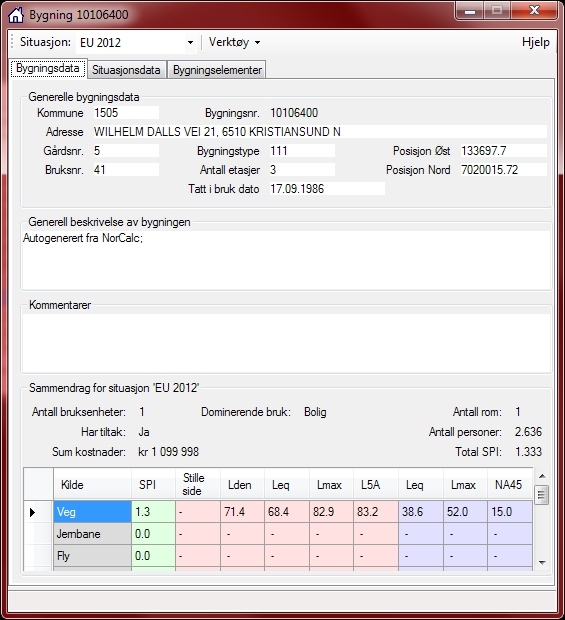

Bygningsdata

Denne fanen viser øverst diverse informasjon om bygningen. Dette er informasjon som i stor grad er hentet fra matrikkel. Merk at Bygningsnr brukes til å identifisere bygningen, og kan derfor ikke endres. For koordinatene til bygningen (Posisjon Øst/Nord) anbefales det å bruke koordinatsystemet EUREF89/Sone 33.

De to midterste tekstfeltene kan brukes til å angi en beskrivelse av bygningen og andre kommentarer. Merk at feltet Generell beskrivelse av bygningen i enkelte tilfeller kan inneholde verdier som 'Autogenerert av NorCalc;' (eller VSTØY, CADNA, NORTIM). Dette angir at bygningens data i Støybygg er automatisk fylt ut ved import av beregninger fra et av disse programmene. Denne opplysningen brukes i enkelte sammenhenger, f.eks. når nye data (eller data fra andre programmer) skal flettes inn i de eksisterende dataene for bygningen. Dersom man har gjort signifikante endringer i bygningen, bør man fjerne strengen 'Autogenerert av <program>'.

Nederst finnes et sammendrag av informasjon om bygning. Med unntak av Antall bruksenheter, rom og personer, samt Dominerende bruk, så gjelder all informasjon i denne rammen for den valgte situasjonen. Feltene Har tiltak og Sum kostnader hentes fra neste fane (Situasjonsdata). Tabellen presenterer SPI, stille side, og høyeste støyverdi for den valgte situasjonen og for hver av kildene som er støttet i Støybygg. Røde og blå kolonner representerer hhv. utendørs og innendørs verdier.

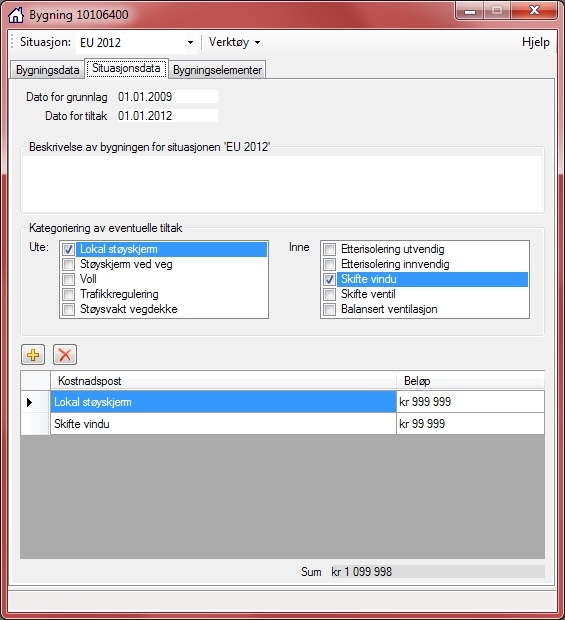

Situasjonsdata

Denne fanen inneholder diverse informasjon om bygningen for den valgte situasjonen. I enkelte tilfeller finnes ingen informasjon for den valgte situasjonen. I slike tilfeller vil en egen knapp (Legg til situasjon) være tilgjengelig. Brukeren må trykke på denne knappen før informasjon kan legges inn.

Dato-feltene øverst kan brukes til å angi årstallet (eller dato) for datagrunnlaget som ligger til grunn for eventuelle støyberegninger, samt årstallet (eller dato) for eventuelle tiltak som er utført i den aktuelle situasjonen.

Feltet Beskrivelse av bygningen for situasjon... kan f.eks. brukes til å beskrive eventuelle tiltak mer detaljert enn hva som er mulig ved avkrysningsboksene og kostnadstabellen under.

Avkrysningsboksene i rammen Kategorisering av eventuelle tiltak brukes til å angi hvilke(t) tiltak som er utført for den aktuelle situasjonen. For hver avkrysning vil det automatisk fylles ut en rad i tabellen nederst (kostnader). Merk at en slik automatisk utfylt rad ikke vil bli fjernet dersom avkrysningen fjernes igjen. Feltet Har tiltak i sammendraget nederst i fanen Bygningsdata vil ha verdien 'Ja' bare hvis minst ett tiltak er avkrysset.

Tabellen nederst kan fylles med kostnadsposter for tiltakene i den aktuelle situasjonen. Knappene

brukes til å legge til eller fjerne kostnadsposter. NB: Selv om avkrysning av et tiltak automatisk oppretter en "standard" kostnadspost i tabellen, er det ingen videre sammenheng. Brukeren kan fritt opprette flere kostnadsposter for samme tiltak eller fjerne en kostnadspost for et tiltak. Beskrivelsen av kostnadsposten kan også endres fritt av brukeren. Nederst i vinduet blir alle kostnader summert; dette er samme sum som blir presentert i sammendraget nederst i fanen Bygningsdata.

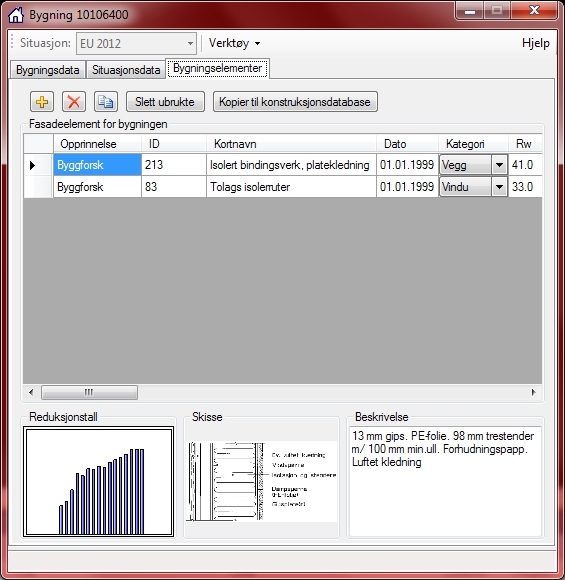

Bygningselementer

Denne fanen inneholder informasjon om bygningselementer (konstruksjonselementer) som er (eller har vært) brukt i lydveger i den valgte bygningen. Innholdet er altså spesifikt for den valgte bygningen, så eventuelle endringer som gjøres her vil ikke påvirke andre bygninger eller konstruksjonsdatabasen (se Redigere konstruksjoner). Fanen er ikke avhengig av valgt situasjon; nedtrekkslisten for valg av situasjon er derfor ikke tilgjengelig når denne fanen er valgt. I motsetning til de to andre fanene, kan man når denne fanen er valgt endre størrelse på vinduet for å vise mer av innholdet på en gang.

Hovedparten av vinduet opptas av tabellen med bygningselementer. Over tabellen finnes knapper

for å legge til, fjerne og kopiere bygningselementer. Det er ikke mulig å fjerne bygningselementer som inngår i en eller flere lydveger (se Innendørs støy). Kopiering av et bygningselement vil legge til et identisk bygningselement. Brukeren bør derfor umiddelbart endre ID til det nye elementet for å unngå sammenblanding med det opprinnelige.

Dersom en lydveg blir endret slik at et nytt bygningselement blir tatt i bruk, vil det "gamle" bygningselementet ikke automatisk bli fjernet. Ved å trykke på knappen Slett ubrukte vil alle bygningselementer som ikke er i bruk i noen lydveg bli fjernet fra bygningen.

Knappen Kopier til konstruksjonsdatabase kopierer det valgte bygningselementet til konstruksjonsdatabasen. Hvis det allerede finnes en konstruksjon med samme ID i konstruksjonsdatabasen, vil den nye kopien få lagt en 'X' til sin ID. Dette gjøres fordi konstruksjonsdatabasen ikke tillates å inneholde duplikate ID-er.

Selve tabellen med bygningselementer kan redigeres fritt etter eget ønske. Endringer i verdiene vil umiddelbart føre til oppdateringer av informasjon i andre vinduer i Støybygg, for den valgte bygningen. Verdiene R25 Hz .. R10 kHz (1/3 oktav reduksjonstall) benyttes direkte til beregning av innendørs støy. Dersom reduksjonstall ikke er kjent for enkelte frekvenser skal man legge inn verdien '999' for disse frekvensene. Merk også at innholdet i Rw-kolonnen ikke brukes til beregning av innendørs støy; Verdien Rw brukes derimot i enkelte sammenhenger til å gi informasjon til brukeren (f.eks. i kolonnen Element-ID i lydveg-tabellene i vinduet for innendørs støy.

Nederst i vinduet vises ytterligere informasjon for det valgte bygningselementet:

Denne hjelpefilen viser figurer med data fra reelle bygninger. For å illustrere bruken av Støybygg er bygningenes data i mange tilfeller modifisert, og viser derfor ikke nødvendigvis bygningenes reelle støyverdier.
