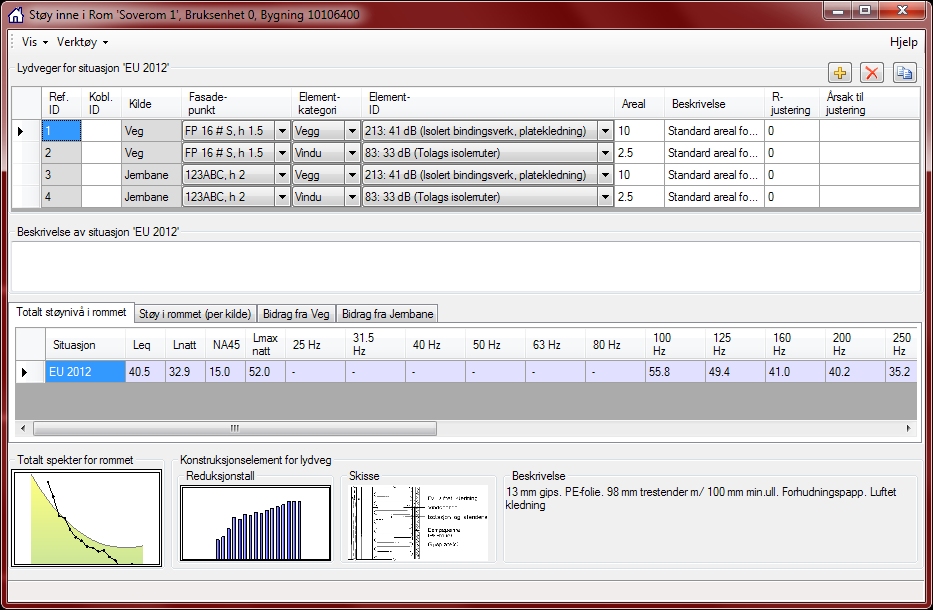

Innendørs støy

Dette vinduet viser all informasjon knyttet til lydveger og innendørs støyverdier for bygningen som er valgt i hovedvinduet. Innholdet vil automatisk oppdateres dersom en annen bygning velges.

(Klikk på et element i figuren for å gå direkte til det aktuelle avsnittet)

Menylinje

Menylinjen har følgende elementer:

Vis / Fasadepunkt: Angir hvordan koblingen til fasadepunkt skal presenteres i lydveg-tabellene. Følgende valg er tilgjengelige:
- Skissereferanse: Viser bare fasadepunktets skissereferanse og høyde/etasje. Dette er standardvalget, og forutsetter at fasadepunktene er angitt med hver sine ID'er på en skisse eller tegning i bygningens samling av grafikk-objekter.
- Kildeident: Viser fasadepunktets kildeident, himmelretning for fasaden, og høyde/etasje.
- Beskrivelse: Viser beskrivelsen av fasadepunktet, himmelretning for fasaden, og høyde/etasje.
- Kildereferanse: Viser fasadepunktets kildereferanse, himmelretning for fasaden, og høyde/etasje.
- Posisjon: Viser bare fasadepunktets posisjon og høyde/etasje.
- Høyde over terreng: Fasadepunktets høyde over bakkenivå vises. Dette valget er uavhengig av alternativene over.
- Etasje: Fasadepunktets etasje vises. Dette valget er et alternativ til Høyde over terreng, og er uavhengig av de andre alternativene over.
Vis / Konstruksjonselement: Angir hvilket utvalg av konstruksjonselementer brukeren skal kunne velge mellom ved redigering av lydveger. Følgende valg er tilgjengelige:
- Eksisterende i bygningen: Bare elementer som allerede finnes i bygningen kan velges. Disse elementene er gitt (og kan redigeres) i fanen Bygningselementer i vinduet med informasjon om bygningen.
- Oftest brukte elementer: Bare de elementene i konstruksjonsdatabasen som er avkrysset i kolonnen Ofte brukt kan velges. Se Redigere konstruksjoner.
- Alle elementer: Alle elementer i konstruksjonsdatabasen kan velges. Dette er standard.
Vis / Situasjoner: Angir hvilke situasjoner (også kalt romsituasjoner) som skal vises i vinduet. Brukeren kan krysse fra eller til situasjoner, eller han kan velge å vise alle situasjoner, eller "første" situasjon. Lydveg-tabellene for de ulike situasjonene vil vises ved siden av hverandre.
Vis / Synkronisering: Angir om kolonnen for synkronisering av lydveger skal vises.
Vis / Bidrag fra lydveger: Angir hvordan bidragene fra lydvegene skal vises i fanene Bidrag fra <kilde>. Følgende valg er tilgjengelige:
- Absolutte: Hver enkelt lydvegs absolutte bidrag til støynivået i rommet vises (i dB). Summen av bidragene svarer til støynivået i rommet for den aktuelle kilden som fanen gjelder for.
- Relative: Hver enkelt lydvegs relative bidrag til støynivået i rommet vises (i dB). Bidragene angir hvor mye støynivået i rommet (for den aktuelle kilden) ville reduseres dersom lydvegen ble fjernet.
Verktøy / Synkronisering PÅ/AV: Dette er en bryter som slår på eller av synkronisering.
Verktøy / Fjern all synkronisering: Fjerner alle koblings-ID'er fra alle lydveg-tabeller, og slår av synkronisering.
Verktøy / Kopier innesituasjon: Kopierer en situasjon (dvs. rommets lydveger) fra en situasjon til en annen. Brukeren vil få spørsmål om hvilken situasjon det skal kopieres fra, og hvilken situasjon det skal kopieres til. Merk at i noen tilfeller blir ikke alle lydveger kopiert. Dette kan skje dersom en lydvegs fasadepunkt ikke inneholder støyverdier for situasjonen det kopieres til.
Verktøy / Nullstill brukerinnstillinger: Nullstiller brukerinnstillinger for dette vinduet.

Disse tabellene er de sentrale arbeidsredskapene i Støybygg, hvor lydveger opprettes ved å angi konstruksjonselementer og fasadepunkt. Det er en tabell for hver situasjon (også kalt romsituasjon). Hvilke tabeller (situasjoner) som vises kan velges av brukeren (Vis / Situasjoner i menyen). Tabellen har følgende kolonner:

Ref. ID: En unik, autogenerert ID for lydvegen. Denne brukes stort sett i forbindelse med synkronisering.
Kobl. ID: Angir Ref. ID til en annen lydveg som denne lydvegen skal være synkronisert med. Denne kolonnen kan skjules (Vis / Synkronisering i menyen) for å få litt mer plass til de andre kolonnene.
Kilde: Kilden som lydvegen gjelder for. Denne blir bestemt når lydvegen opprettes, og kan ikke endres siden.
Fasadepunkt: Nedtrekksliste med aktuelle fasadepunkt. Bare de fasadepunktene som tilhører lydvegens kilde og tabellens situasjon er inkludert i listen.
Elementkategori: Kategorien ('Vegg', 'Vindu', 'Ventil', osv.) som lydvegens konstruksjonselement tilhører. Valget her begrenser også innholdet i nedtrekkslisten i neste kolonne (Element-ID).
Element-ID: Nedtrekksliste med aktuelle konstruksjonselement. Teksten i listen er sammensatt av konstruksjonselementes ID, Rw (reduksjonstall) og kortnavn. Innholdet i listen kan være begrenset av menyvalget Vis / Konstruksjonselement.
Areal: Lydvegens areal (i m²).
Beskrivelse: En generell beskrivelse av lydvegen eller konstruksjonen.
R-justering: Justering av lydvegens reduksjonstall (i dB). Dette tallet blir trukket fra lydvegens bidrag til innendørs støyverdier. En slik justering kan f.eks. brukes i tilfeller hvor en konstruksjon er i en spesiell forfatning eller er modifisert, slik at det "vanlige" konstruksjonselementet ikke kan benyttes uten justering. NB: Et alternativ til å gjøre justeringer her er å endre de spektrale reduksjonstallene i fanen Bygningselementer i vinduet med informasjon om bygningen. Dette vil påvirke alle lydveger som bruker det aktuelle elementet i den valgte bygningen.
Årsak til justering: Forklaring av hvorfor R-justering er nødvendig.

For hver tabell er følgende knapper er tilgjengelig for å legge til, fjerne eller kopiere en lydveg:

Legger til en ny lydveg, med tomme (eller standard) verdier. Brukeren vil få spørsmål om hvilken kilde den nye lydvegen skal tilhøre. Operasjonen blir avbrutt dersom det velges en kilde som det ikke finnes noen fasadepunkt for, eller dersom de aktuelle fasadepunktene ikke har støyverdier for den aktuelle situasjonen som tabellen gjelder for.
Fjerner den valgte lydvegen.
Lager en kopi av lydvegen, med samme konstruksjonselement og areal. Brukeren vil få spørsmål om hvilken kilde den nye lydvegen skal tilhøre. Dersom dette er samme kilde som originalen, blir også kopiens fasadepunkt det samme som originalens. Dersom brukeren velger en annen kilde enn originalen, blir fasadepunktet satt til første passende fasadepunkt. Operasjonen blir avbrutt dersom det velges en kilde som det ikke finnes noen fasadepunkt for, eller dersom de aktuelle fasadepunktene ikke har støyverdier for den aktuelle situasjonen som tabellen gjelder for.

Synkronisering av lydveger

Synkronisering av lydveger innebærer at noen lydveger i lydveg-tabellene gjøres til "kopier" som er avhengige av andre lydveger. Kolonnene Ref. ID (referanse-ID) og Kobl. ID (koblings-ID) brukes for å synkronisere lydveger. Når en lydveg ("kopi") er synkronisert med en annen lydveg ("original"), så vil endringer i den originale lydvegen automatisk oppdatere kopien. Det vil ikke være mulig å redigere lydveg-kopien så lenge synkronisering er aktiv. Menyvalget Verktøy / Synkronisering PÅ/AV bestemmer om synkronisering er aktiv eller ikke.

Hensikten med synkronisering av lydveger er å forenkle arbeidet i tilfeller hvor det er store fellestrekk mellom lydveger for ulike kilder og/eller situasjoner. Nedenfor er det vist et eksempel og en oppskrift på hvordan dette kan brukes.

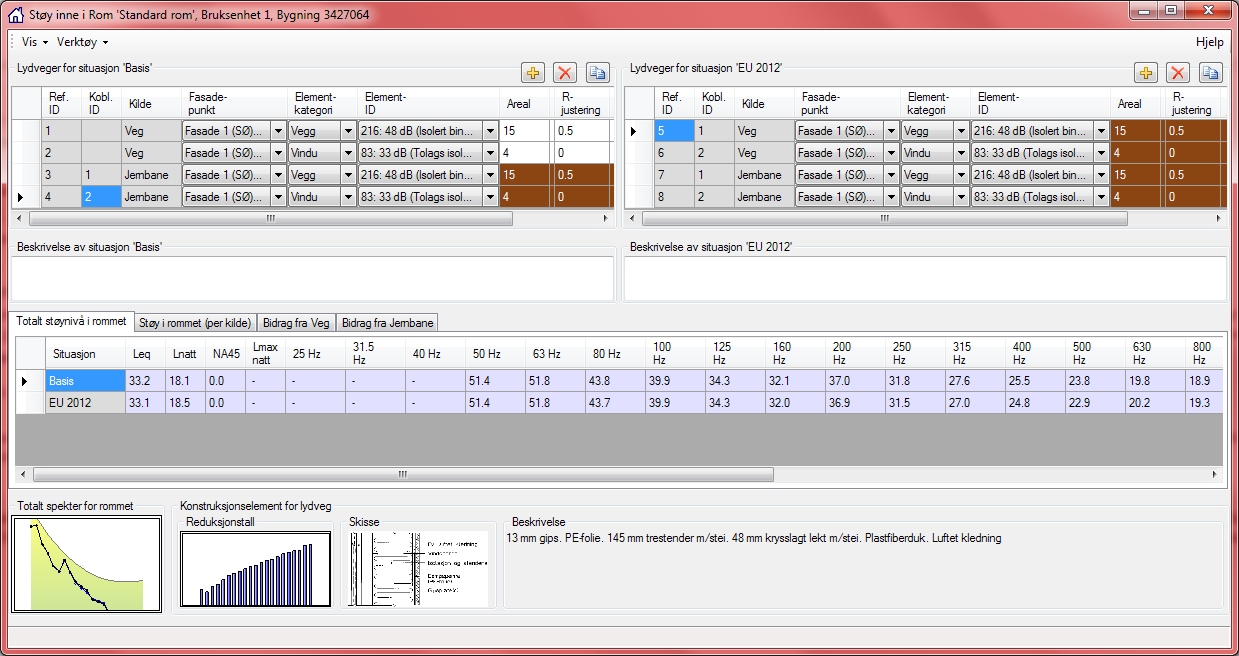

Utgangspunktet i dette tilfellet var at det i fasadepunkt-tabellen i vinduet for utendørs støy lå fasadepunkt for kilde 'Jernbane', med samme Opprinnelse (f.eks. 'CADNA'), og samme Beskrivelse av sted som tilsvarende fasadepunkt for kilde 'Veg'.
De to lydvegene for kilde 'Veg' og situasjon 'Basis' ble opprettet på vanlig måte.
Verktøy / Synkronisering PÅ ble valgt i menyen. Fordi ingen synkronisering eksisterte fra før, ble det åpnet en dialogvindu hvor primær kilde ('Veg') og avhengige kilder ('Jernbane') kunne velges. Støybygg opprettet deretter automatisk kopier av lydvegene for kilden 'Jernbane' (altså Ref. ID '3' og '4') og fylte ut Kobl. ID til å referere til referanse-ID'ene for kilden 'Veg'. NB: Dersom koblings-ID hadde vært utfylt fra før i noen av lydvegene (f.eks. etter manuell utfylling av brukeren), ville man ikke få samme dialogvindu eller automatisk oppretting av lydveger. I dette tilfellet ville de eksisterende koblings-ID'ene ha blitt brukt som de var.
Deretter ble Verktøy / Kopier innesituasjon valgt i menyen, og det ble valgt å kopiere fra situasjon 'Basis' til situasjon 'EU 2012'. Støybygg kopierte så alle lydvegene fra 'Basis' til 'EU 2012', og fylte ut koblings-ID'er for de nye lydvegene, slik at disse også er avhengige av de samme originale lydvegene.

Sluttresultet er vist i figuren over. De "brune" radene kan ikke redigeres direkte, men vil alltid ha identiske verdier for konstruksjonselement, areal, R-justering og beskrivelse, som lydvegene de er avhengige av.

NB: Kolonnen Kobl. ID kan også redigeres manuelt av brukeren (når synkronisering av AV). Det gir mulighet for mer fleksible koblinger enn i eksemplet over, hvor den automatiske utfyllingen setter krav til opprinnelse og beskrivelse av fasadepunktene.

Beskrivelse av situasjon

Under hver av lydveg-tabellene er det et tekstfelt hvor brukeren kan legge inn en beskrivelse. Denne beskrivelsen gjelder for rommet i den situasjonen som tabellen representerer (romsituasjonen). Disse beskrivelsene er altså ikke de samme som i feltet Beskrivelse av bygningen for situasjon... i fanen Situasjonsdata i vinduet med informasjon om bygningen.

Støynivå

Denne rammen presenterer verdier for innendørs støy, på ulike måter.

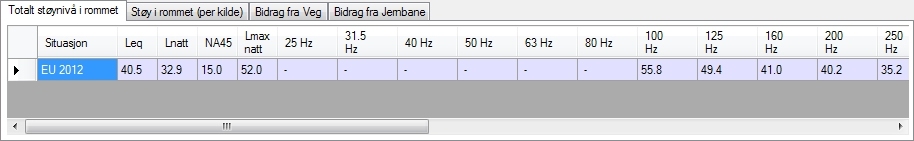

Totalt støynivå i rommet

Denne fanen viser en tabell med total støy i rommet (altså summert over alle kilder), med en rad for hver situasjon. Disse støyenhetene vises i tabellen:

Leq: A-veid døgnekvivalentnivå.
Lnatt: A-veid ekvivalentnivå for natt (23–07).
NA45: Antall ganger på natt hvor støynivået er over 45 dB.
Lmax natt: Høyeste A-veide nivå på natt.
25 Hz .. 10 kHz: Ekvivalentnivåspekter (uten A-veiing). Merk at nivået for enkelte frekvenser kan være markert som ukjent ('-') dersom ingen av de aktuelle utendørs ekvivalentnivåspekterene eller reduksjonstallene til bygningselementene inneholder verdier for disse frekvensene.

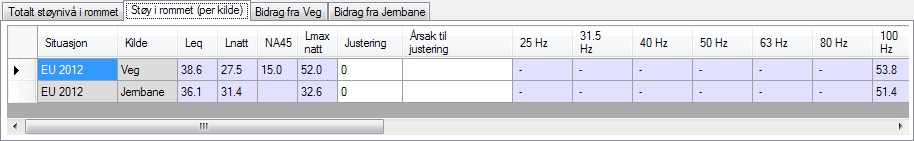

Støy i rommet (per kilde)

Denne fanen viser en tabell med støy i rommet, med en rad for hver kilde og situasjon. Støyenhetene er de samme som i Totalt støynivå i rommet.

To av kolonnene kan redigeres av brukeren:

Justering: En justering av innendørs nivå (i dB), for radens kilde og situasjon. Dette tallet blir lagt til innendørs støyverdier. Merk at en slik justering også påvirker støynivåene presentert i de andre fanene.
Årsak til justering Forklaring av hvorfor Justering er nødvendig.

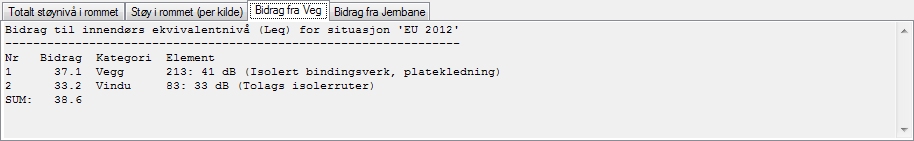

Bidrag fra <kilde>

Denne fanen viser en oppsummering av bidragene til innendørs ekvivalentnivå (Leq) fra alle lydvegene, for kilden som fanen gjelder for. Oppsummeringene for de ulike situasjonene er presentert under hverandre.

Bidraget fra hver lydveg presenteres med Ref. ID til lydvegen, gitt i lydveg-tabellene, konstruksjonselements Elementkategori og Element-ID, samt selve bidraget. Sistnevnte finnes i to varianter, se Vis / Bidrag fra lydveger.
Totalt spekter for rommet

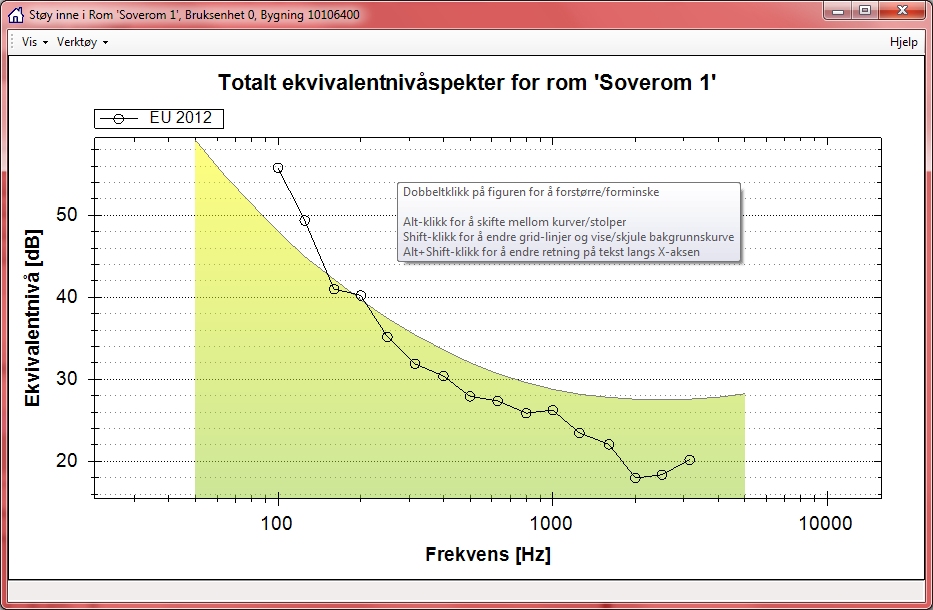

Dette diagrammet viser en grafisk framstilling av totalt ekvivalentnivåspekter i rommet (fra fanen Totalt støynivå i rommet). Hver situasjon vises som en egen kurve. Den gulgrønne kurven i bakgrunnen har form som en omvendt A-veiekurve, og er tilpasset slik at den representerer et innendørs A-vektet ekvivalentnivå på 42 dBA.

Ved å dobbelklikke på figuren blir den forstørret slik at den fyller hele vinduet (som vist under). Ny dobbelklikking vil returnere figuren til opprinnelig størrelse. I begge tilfeller er det en rekke muligheter for å tilpasse utseendet etter ønske. Noen av disse er bare tilgjengelig i den store versjonen.Se informasjon om tilsvarende diagram for utendørs støy for mer informasjon om hvilke muligheter som finnes for å manipulere diagrammet og hente ut grafikk.

Konstruksjonselement for lydveg

Denne rammen viser informasjon om konstruksjonselementet til den valgte lydvegen, i den aktive lydveg-tabellen (som har fokus). De tre underrammene Reduksjonstall, Skisse og Beskrivelse viser det samme innholdet som tilsvarende rammer nederst i fanen Bygningselementer i vinduet med informasjon om bygningen.

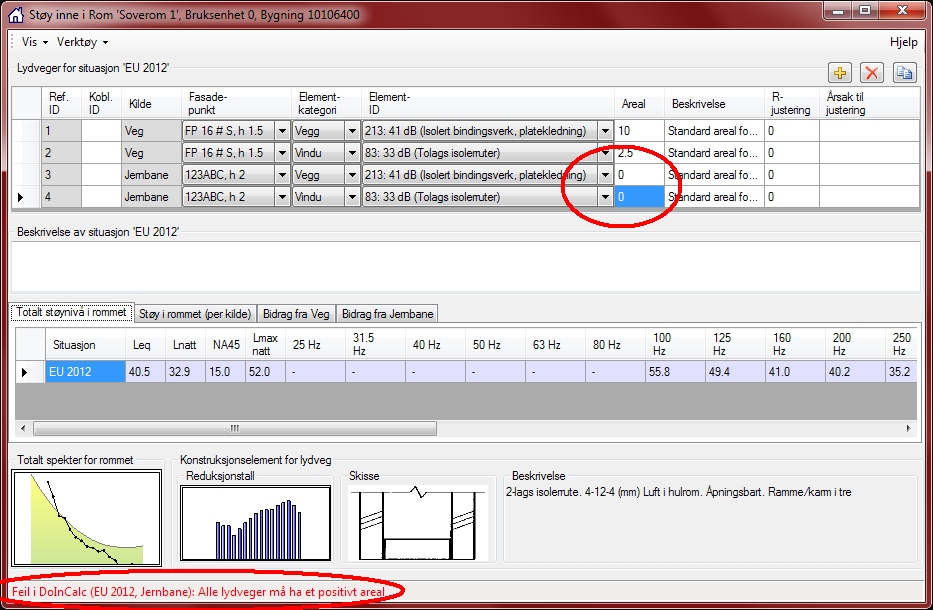

Statuslinje

Statuslinjen nederst i vinduet vil ved behov gi tilbakemeldinger til brukeren om at noe (kanskje) er galt, og hvilken (rom-)situasjon og kilde det gjelder. Dersom det er feil på flere lydveger (eller med rommet), blir feilmeldingen vist for siste lydveg som har feil.

Eksempler på advarsler kan være:

Ingen lydveger er gitt.
Lydveger refererer til fasadepunkt med ulik opprinnelse.
Lydveger refererer til fasadepunkt med og uten utvidet beregningsgrunnlag.

Eksempler på feil kan være:

Alle lydveger må ha et positivt areal.
Rommets etterklangtid må være et positivt tall.
Rommets volum må være et positivt tall.
Fasadepunkt inneholder ingen utesituasjon som tilsvarer romsituasjon.
Beregning basert på veid nivå (uten spekter) er ikke støttet
Beregning basert på spekter (uten veid nivå) er ikke støttet
Minst �n lydveg har mangelfullt grunnlag

Denne hjelpefilen viser figurer med data fra reelle bygninger. For å illustrere bruken av Støybygg er bygningenes data i mange tilfeller modifisert, og viser derfor ikke nødvendigvis bygningenes reelle støyverdier.

Versjon 1.0. SINTEF IKT 20111129/RTR
